| AMDP-X/E15□ 系 列 電 動 機 保 護 器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E15□ 系列電動機保護器特點 AMDP-X/E15□ 系列電動機保護器，在電動機正常運行時，顯示電動機的A、B、C相電流、零序電流；當電動機發生接地、短路、缺相、堵轉、電流不平衡、過載、零序、欠載 故障時，斷開保護器內部繼電器觸點停止電動機運行（故障指示燈亮），同時顯示故障代碼指示電動機的故障類型，并且顯示電動機發生故障時的A、B、C相電流、零序電流值。 AMDP-X/E15□ 系列電動機保護器配有4路與保護電路、采集電路及DSP隔離的4-20mA模擬量輸出，通過設置參數可改變4-20mA模擬量表示的電動機A、B、C相電流范圍。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E15□ 系列電動機保護器技術數據 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LED 數碼管顯示區有5位LED數碼管，顯示電動機的三相電流，零序電流、故障代碼及電動機保護器參數。 LED 數碼管顯示電動機的A、B、C相電流、零序電流，最左邊LED數碼管分別以 A、B、C、L 表示A、B、C相電流、零序電流，其余四位LED數碼管顯示A、B、C相電流、零序電 流數值。 在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，最左邊的1位LED數碼管顯示參數號，其余4位LED數碼管顯示參數的數值。 鍵盤操作區 R鍵：復位鍵，當需要復位操作時按R鍵。復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時,不應進行復位操作。 M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位LED數碼管右下腳的小數點亮就調出 前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數,新修改的參數也就沒有被保存，是 因為新修改的參數數據錯誤，須修正后再按M鍵。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時， 再按►鍵，標志位小數點就移到左邊數第一位。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 檢查、修改參數時，5位LED數碼管最左邊的1位是參數號，其余4位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中， 如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E15□ 系列電動機保護器故障代碼及參數 電動機故障代碼含義 (1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相； (4)、EE04：堵轉； (5)、EE05：電流不平衡； (6)、EE06：過載； (7)、EE07：欠載。 AMDP-X/E15□ 系列電動機保護器設置參數 參數1：設置電動機工作電流，每單位1A；設置范圍是參數D設定值的0.2-1倍，出廠設置值是參數D設定值的0.8倍；電動機工作電流的設定值如不在參數D設定值的0.2-1倍 之內，電動機保護器的繼電器不吸合，電動機無法起動，如出現這種情況只需重新修改參數1、參數D的設定值。出廠設置值：240。 參數2：設置電動機起動過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒， 設置范圍：1-300，出廠設置值：30 。 參數3：設置電動機運行過載六（電流大于4倍參數1設置值）、不平衡五（2相或1相電流大于4倍、另1相或2相電流大于2倍且小于3倍參數1設置值）保護時間，每單位0.1秒， 設置范圍：1-300，出廠設置值：20 。 參數4：設置電動機欠載電流，每單位0.1A，設置范圍是參數D設定值的0.1 - 1倍，出廠設置值是參數1出廠設置值的0.5倍。 參數5：設置電動機欠載保護時間，每單位0.1秒，設置范圍：1 - 9999，出廠設置值：100。 參數B：設置自復位功能及自復位時間，參數B的出廠設置值為 B = 0000（無自復位功能），當將參數B設為 B = 1×××?xí)r，電動機保護器具有自復位功能，×××是1-999 分鐘的自復位時間。 參數C：設置零序電流顯示功能及4-20mA輸出所表示的電流范圍，以C4C3C2C1四位十進制數表示C參數值，C1是C參數右邊數第一位十進制數，C4是C參數右邊數第四位十進制 數。C1是顯示零序電流設置位。C1=0，顯示零序電流；C1=1，不顯示零序電流，只顯示A、B、C相電流。C4是4-20mA輸出電流范圍設置位，C4 = 0、1、2、3、4、5、 6、7、8，對應的4-20mA輸出表示A、B、C相電流分別是參數D設定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍，出廠時C參數為0000。 參數D：設置電流互感器一次電流額定值，可以是100、150、200、300、400、500、600、800、1000、1200、1600之一， 出廠設置值：300。 參數L：設置零序保護電流，每單位0.1mA，設置范圍是10 - 2200，出廠設置值是500。 參數P：設置零序保護時間，每單位0.1秒，設置范圍：1 - 9999，出廠設置值：10。 AMDP-X/E15□ 系列電動機保護器其它保護參數 AMDP-X/E15□ 系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。 1、短路保護時間：0.3秒； 2、接地保護時間：0.6秒； 3、缺相保護時間：0.6秒； 4、1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間：480秒； 5、2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間：360秒； 6、過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間：240秒； 7、過載二（3相電流大于1.25且小于1.5倍參數1設置值）保護時間：60秒； 8、過載三（3相電流大于1.5倍且小于2倍參數1設置值）保護時間：30秒； 9、過載四（3相電流大于2且小于3倍參數1設置值）保護時間：8秒； 10、過載五（3相電流大于3倍且小于4倍參數1設置值）保護時間：4秒； 11、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設置值）保護時間：60秒； 12、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍參數1設置值）保護時間：30秒； 13、不平衡三（2相或1相電流大于2倍且小于3倍、另1相或2相電流大于1.25倍且小于1.5倍參數1設置值）保護時間：8秒； 14、不平衡四（2相或1相電流大于3倍且小于4倍、另1相或2相電流大于1.5倍且小于2倍參數1設置值）保護時間：4秒； AMDP-X/E15□ 系列電動機保護器參數注釋 1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍； 2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。 3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）； 4、電動機發生不平衡一、不平衡二、不平衡三、不平衡四故障，保護器跳閘后報 EE05（電流不平衡）；發生不平衡五故障，保護器跳閘后報EE04（堵轉）。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E15□ 系列電動機保護器零序電流保護功能 AMDP-X/E15□ 系列電動機保護器既有接地保護功能，又有零序電流保護功能（需外接 LJ 型零序電流互感器），對于電動機繞組絕緣損壞經電動機外殼產生接地電流或位于 電動機保護器下端的主電路電纜線絕緣損壞產生接地電流，電動機保護器的接地保護功能都會進行保護，當接地電流大于參數 1 設定的電流值時，電動機保護器0.6 秒保護 動作，對于變壓器中性點接地的供電系統，電動機保護器完全可以對發生上述事故的電動機進行保護。但是，對于變壓器中性點不接地的供電系統,電動機繞組或主電路電纜 線絕緣損壞產生的接地電流是很小的，電動機保護器的接地保護功能是不能發揮作用的。 AMDP-X/E15□ 系列電動機保護器的零序電流保護與接地保護共用故障號 EE01 表示，當AMDP-X/E15□ 系列電動機保護器外接 LJ 型零序電流互感器時，零序電流保護功能 起保護作用；不接 LJ 型零序電流互感器時，接地保護功能起保護作用。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E15□ 系列電動機保護器 4-20mA 模擬量輸出 AMDP-X/E15□ 系列電動機保護器配有3路與A、B、C相電流成比例的4-20mA模擬量輸出，這3路模擬量與采集、保護電路及DSP相隔離，通過設置參數C可改變4-20mA模擬量表 示的電流范圍。4-20mA輸出，表示的A、B、C相電流范圍由參數C設置，C參數值以C4C3C2C1四位十進制數表示，C4是C參數右邊數第四位十進制數，C4是4-20mA輸出電流范圍 設置位，C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流分別是參數D設定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 在圖1，圖2中，I1表示A、B、C相電流（參數D設定值的倍數），I2表示4-20mA模擬量輸出值（mA）。C4=0，20mA對應的A、B、C相電流是參數D設定值的1倍；C4=2，20mA對應的 A、B、C相電流是參數D設定值的2倍。 AMDP-X/E15□ 系列電動機保護器還配有1路與零序電流成比例的4-20mA 模擬量輸出。表示AMDP-X/E15□ 系列電動機保護器零序電流的4-20mA模擬量，其零序電流范圍是不受 C4影響的。4-20mA模擬量與零序電流的關系如圖3所示。圖3中，I3是LJ型零序電流互感器的二次電流，I2是與LJ型零序電流互感器的二次電流成比例的4-20mA模擬量輸出值。 C4 = 0、1、2、3、4、5、6、7、8，對應的4-20mA輸出表示A、B、C相電流（參數D設定值的倍數）如下表。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E15□ 系列電動機保護器的接線 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E15□ 系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合狀態，常開觸點閉合、常閉觸點斷開；在保護器未接通工作電源或雖接通工 作電源但電動機發生故障時是非吸合狀態，常開觸點斷開、常閉觸點閉合。 電動機保護器接線端子圖 IA1、IA2、IB1、IB2、IC1、IC2是檢測A、B、C相電流的信號接線端子，L、N是電動機保護器工作電源的接線端子，Z1、Z2是LJ型零序電流互感器接線端子，O11、O12是電動 機保護器內部繼電器觸點的接線端子。AI、BI、CI、LI分別是表示A、B、C相及零序電流的4-20mA輸出的正極，GND是4-20mA輸出的負極。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E151 系列保護器主單元接線端子圖 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

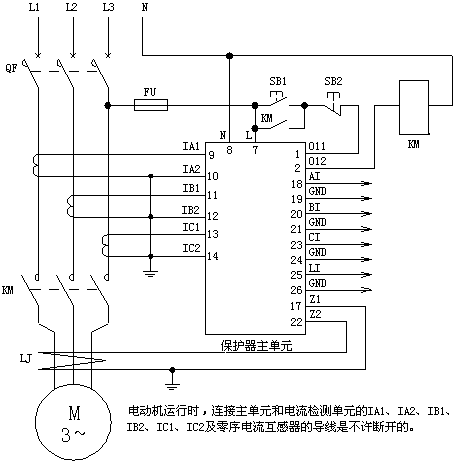

| AMDP-X/E152 系列保護器主單元接線端子圖 | AMDP-X/E15□ 系列電動機保護器應用電氣原理圖 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電動機保護器接線方法 將電動機主電路A、B、C相電源線分別接到A、B、C相電流互感器一次的接線端；將電動機保護器的L、N接線端子接到AC 220V電源上；將Z1、Z2接到LJ型零序電流互感器的輸 出端；將電動機保護器的O11、O12接線端子串接于電動機控制接觸器線圈回路中。用導線分別將IA1、IA2、IB1、IB2、IC1、IC2接到A、B、C相電流互感器二次接線端子。將 AI、BI、CI、LI及GND接到4-20mA檢測的輸入端。 特別需要注意，電動機運行時，連接主單元和電流互感器二次接線端子的IA1、IA2、IB1、IB2、IC1、IC2及零序電流互感器的導線是不許斷開的。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E15□ 系列電動機保護器主單元外形及安裝尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDP-X/E15□ 系列電動機保護器主單元外形及安裝孔尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
