主要特點：DSP 為核心，數字設定、數字顯示，保護功能完備、保護性能可靠。按鍵設置保護參數，
5位LED數碼管顯示三相及零序電流、故障代碼、保護參數。外接通用電流互感器�？蛇x
零序、欠載保護功能，可選 4-20mA 模擬量輸出，可選RS-485通訊接口、MODBUS通訊接
口、PROFIBUS通訊接口，可選故障類型輸出信號、運行狀態輸出信號。
AMDP-X/E0□□ 系列電動機保護器無通訊接口，無4-20mA模擬量輸出，無電動機故障類
型、運行狀態輸出信號。
AMDP-X/E1□□ 系列電動機保護器配有4路與保護電路、采集電路及 DSP 隔離的 4-20mA
模擬量輸出，通過設置參數可改變4-20mA模擬量表示的電動機A、B、C相電流范圍。
AMDP-X/E2□□ 系列電動機保護器配有RS-485、MODBUS通訊接口，通過設置參數可改變
通訊站地址、停止位、校驗位、波特率，同一網段最多可接32個站。
AMDP-X/E3□□ 系列電動機保護器配有PROFIBUS通訊接口，可與具有PROFIBUS通訊接口
的S7-300、S7-400等PLC、計算機、DCS連接，構成PROFIBUS網絡，可充分利用STEP7、
WINCC等軟件資源。
AMDP-X/E4□□ 系列電動機保護器配有RS-485、MODBUS 通訊接口，并配有4路與保護電
路及DSP隔離、參數可設置電流范圍的4-20mA模擬量輸出。 |
 |
AMDP-X/E5□□ 系列電動機保護器配有6個故障類型、1個故障預警、1個故障報警輸出信號和1個清除故障狀態輸入信號。
AMDP-X/E6□□ 系列電動機保護器配有5個電動機狀態輸出信號，1個選通、1個清除故障狀態輸入信號。
AMDP-X/E7□□ 系列電動機保護器配有6個故障類型、1個故障預警、1個故障報警輸出信號，1個清除故障狀態輸入信號；
2路與采集、保護電路及DSP隔離、參數可設置電流范圍的4-20mA輸出。
AMDP-X/E8□□ 系列電動機保護器配有5個電動機狀態輸出信號，1個選通、1個清除故障狀態輸入信號；4路與采集、保護
電路及DSP隔離、參數可設置電流范圍的4-20mA輸出。 |
基本保護功能：接地、短路、缺相、堵轉、電流不平衡、過載；
可選保護功能：零序、欠載；
適 用 范 圍：額定電壓不高于1140V，頻率為50Hz、60Hz的三相交流電動機；
工 作 電 壓：AC 85V — 265V、DC 85V — 265V；
技 術 數 據：（型號只列出了AMDP-X/E□□□中的X） |
功 率 消 耗：小于 2W；
采 集 精 度：0.5；
環 境 溫 度：- 20℃ — 50℃；
|
|
| 電流互感器一次電流（A） |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
| 最大設定電流（A） |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
| 最小設定電流（A） |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
240 |
320 |
| 電動機最大功率（KW） |
45 |
75 |
110 |
160 |
200 |
250 |
315 |
355 |
500 |
600 |
800 |
| 電動機最小功率（KW） |
11 |
15 |
22 |
30 |
45 |
55 |
75 |
90 |
110 |
132 |
160 |
|

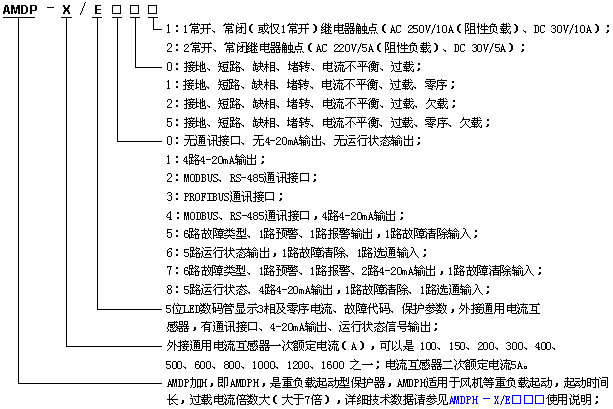

| 型 號 說 明： |
|
|
